聚合氯化铝结合剂

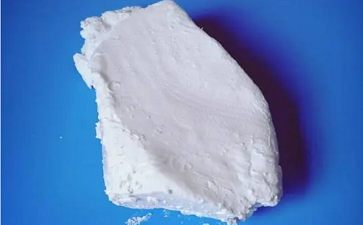

       聚合氯化铝结合剂是用含铝原料或金属铝经过盐酸的溶出、水解、聚合等物理化学处理制成的一种氢氧化铝溶胶，用其作为耐火材料的结合剂不但不会降低耐火度，还有助于烧结，继而提高耐火材料的品质。


       聚合氯化铝结合剂的用途与功效
      聚合氯化铝结合剂是耐火材料结合剂的一种，用途于不烧或烧成耐火制品、耐火可塑料、捣打料和浇注料的结合剂，可大大提高耐火材料的生产效率和产品品质。


       聚合氯化铝结合剂使用方法和注意事项
       1、用作不定形耐火材料的结合剂时，对碱化度和密度有一定的要求，太高或太低其胶结强度均不好，一般其碱化度在56%-72%之间，密度在1.17-1.23kg/m3之间结合强度较好。
       2、用作不定形耐火材料结合剂时，因其溶液呈酸性（pH<5），会与耐火材料中含有的铁和含铁化合物反应逸出氢气而使材料发生鼓胀，因此在制备工艺上需要有困料阶段，以避免成型好的制品或衬体发生鼓胀而开裂。
       3、用作耐火浇注料的结合剂时，可用合成镁铝尖晶石、电熔MgO和矾土水泥作促凝剂。
       4、用作耐火作可塑料的结合剂时要加草酸、酒石酸、柠檬酸、油酸等保存剂，否则在塑料袋中密封存放24小时即会发生凝结硬化。
       5、用作捣打料和浇注料的结合剂，需经二次混炼，困料24小时才能避免成型好的制品发生膨胀与开裂；另外，聚合氯化铝碱化度不同和比重不同时对捣打料的结合强度有显著的影响，碱化度在40~70%,比重在1.17~1.235之间结合性能较好。

       6、聚合氯化铝结合剂在加热过程中，脱水分解后生成一种高分散度的活性氧化铝，有助于降低制品的烧结温度，约在1100℃即出现显著的烧结，形成陶瓷结合。
